قاسم محمدی : عالی ؛ مدتها بود دنبال همچین کنترلری می گشتم تا در کلاس آموزش رباتیک، روبات سیمی را بی سیم کنیم.
جالبه این برد نصف قیمت کنترلر سیمی مشابه می باشد که بسیار دست و پا گیر، بزرگ و محدود است.
مواد لازم برای ساخت ربات کنترلی:

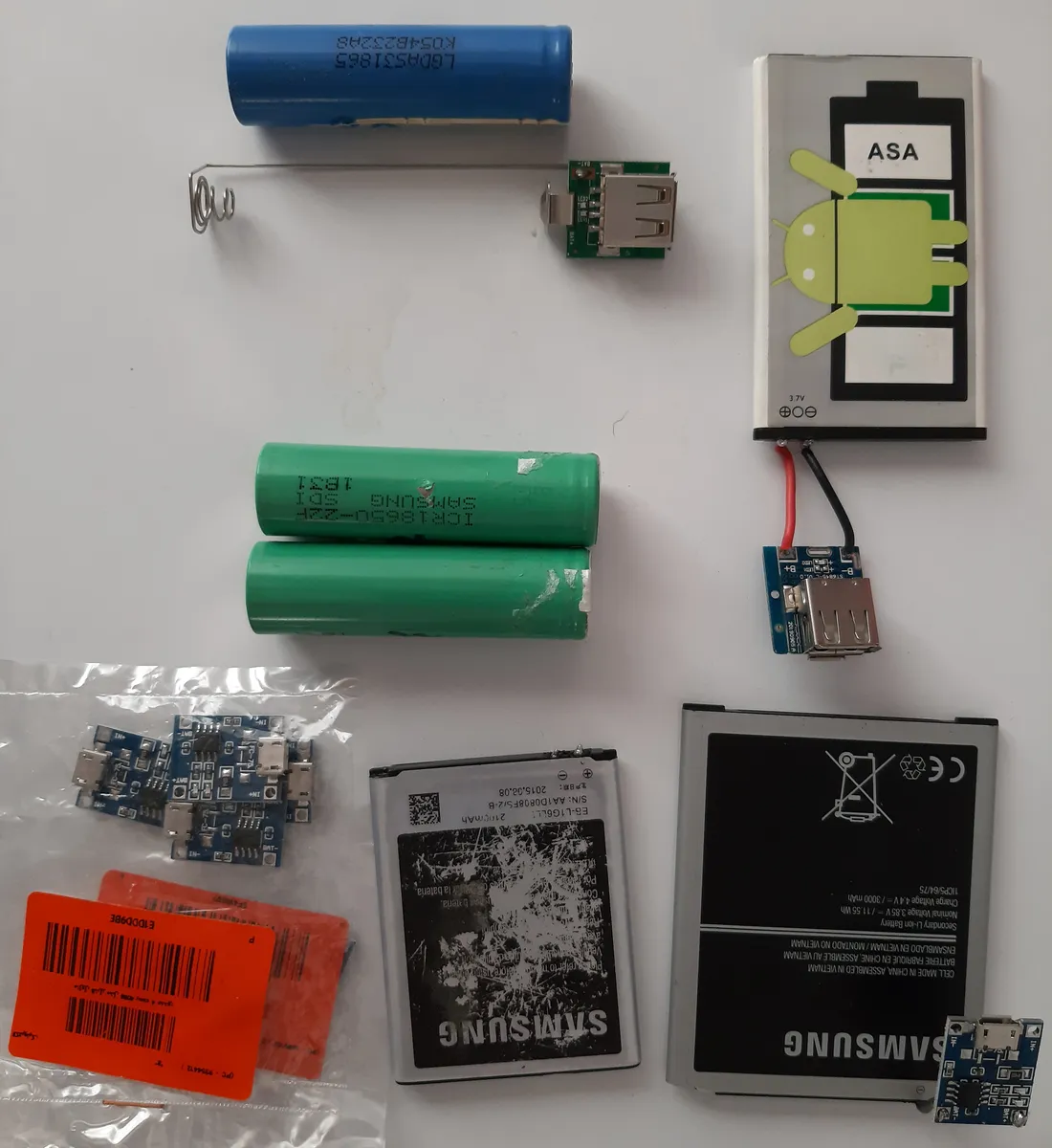

• دو عدد باتری 3.7 ولتی لیتیمی نیازی به خرید باتری گران نیست. (برای فرستنده یک باتری موبایلی کم ظرفیت کافی است ولی برای گیرنده که باید موتورها را تغذیه کند، از باتری پرظرفیت لیتیوم پلیمر یا باتری 18650 قلمی استفاده کنید) اگر خواستید قدرت بیشتری داشته باشد، میتوانید دو یا سه تا باتری «کاملا مشابه هم» را موازی کنید.
• دو عدد برد کوچک شارژر باتری لیتیومی که از همین دیجی کالا براحتی میشه سفارش داد. این شارژر در دو مدل Type-C و Micro موجود است.

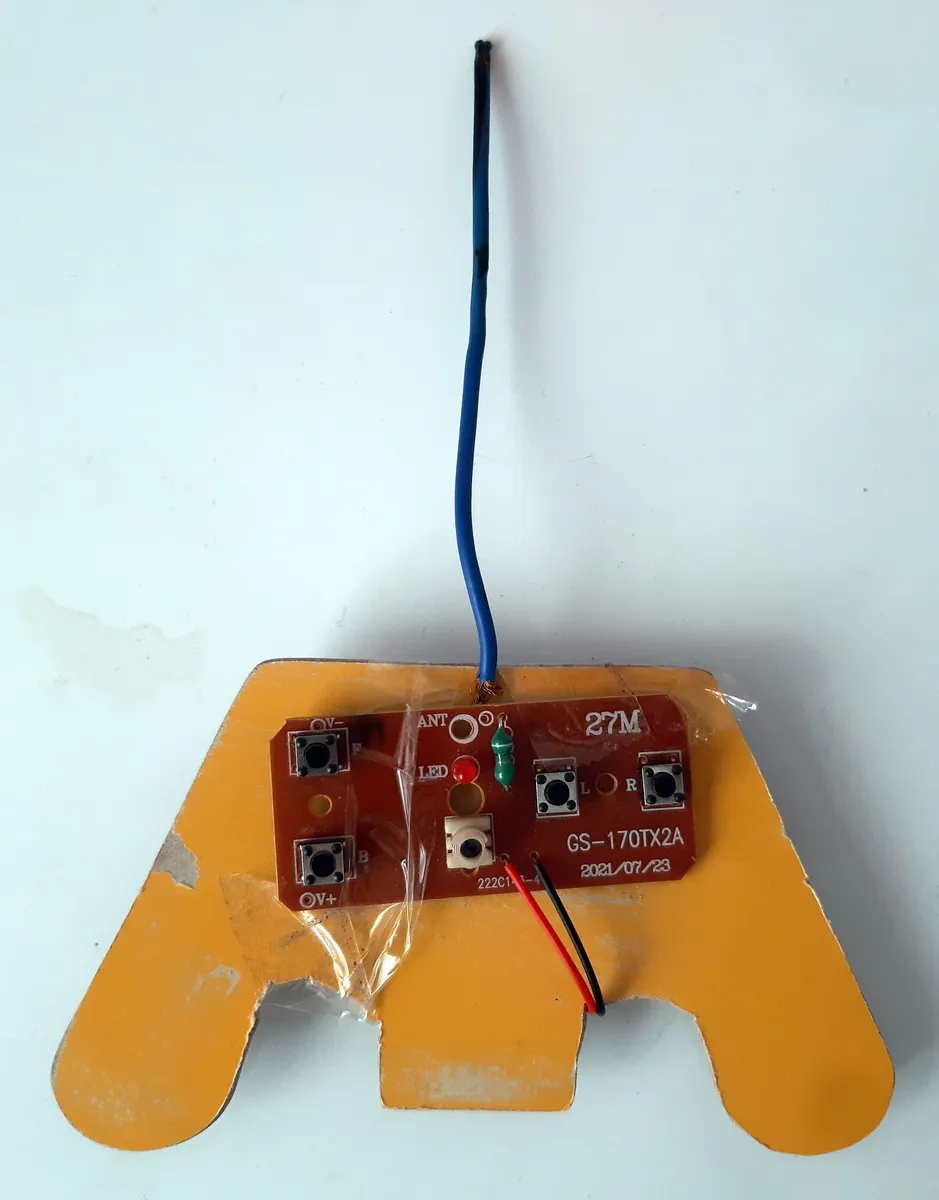

• یک عدد از همین برد فرستنده و گیرنده
• موتور گیربکس دار یا تجهیزات کوادکوپتر یا هرچیزی که می خواهید کنترل کنید.

ابتدا باتری ها را به خروجی برد شارژرها لحیم کنید. دقت کنید قطب مثبت و منفی را درست رعایت کنید. سپس بگذارید باتری ها شارژ شوند.
سپس سیم های مثبت و منفی بردها را به دوسر باتری وصل کنید. دقت کنید سیم قرمز مثبت و سیم مشکی منفی است.

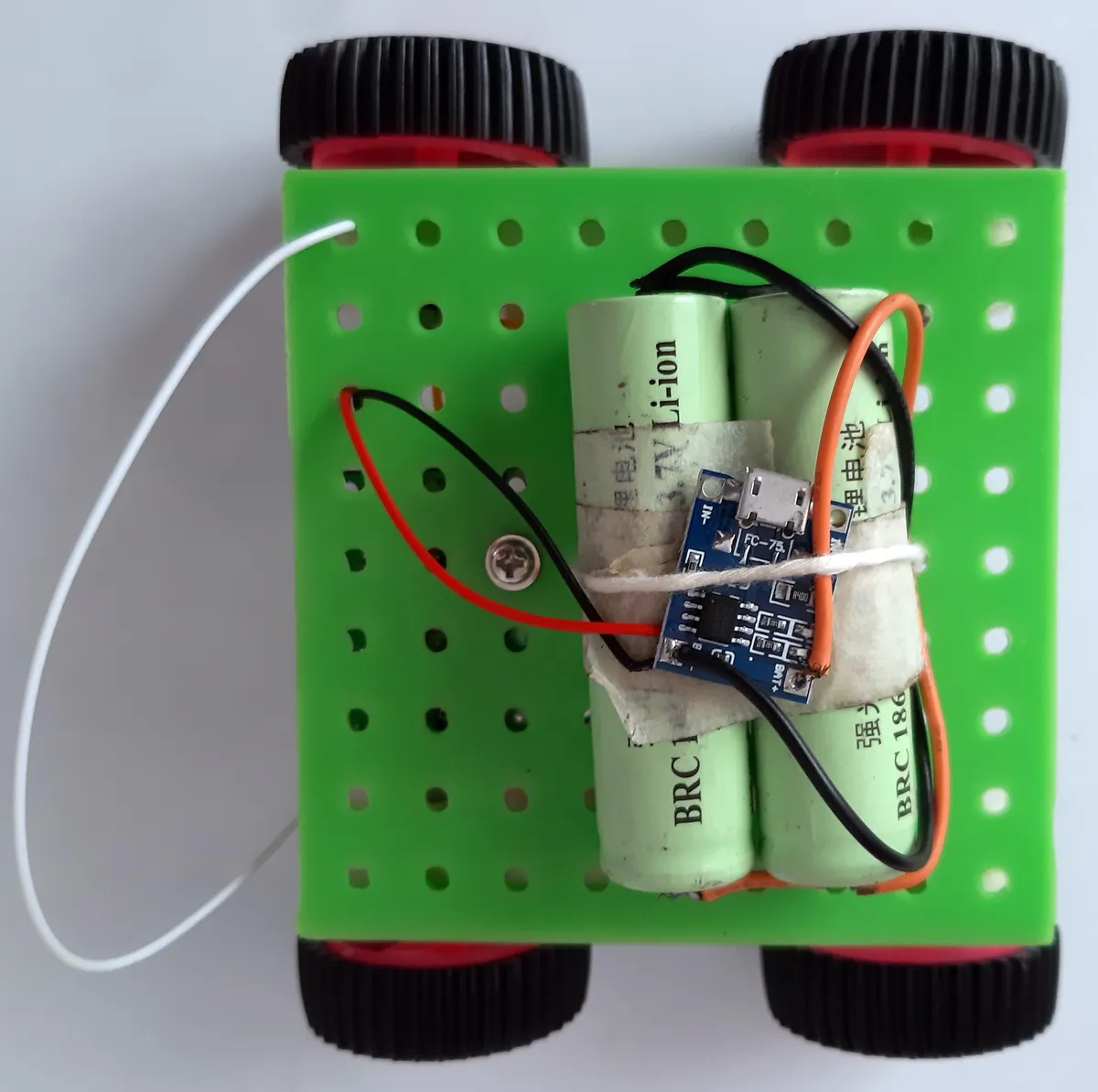

4 تا سیم موتورها را به 4 تا خروجی برد گیرنده وصل کنید. دوتای اول برای موتور 1 و دوتای دوم برای موتور 2 است.
یک تکه سیم هم برای آنتن بزارید و لذت ببرید. نیازی به درایور راه انداز موتور نداره
تبریک میگم. شما الان ربات کنترلی خودتان را ساختید....
تصاویر مربوط به کار عملی ساخت ربات توسط پسر 8 ساله ام است
لطفا لایک کنید تا همه طرز راه اندازی آن را با باطری موبایل ببینند
