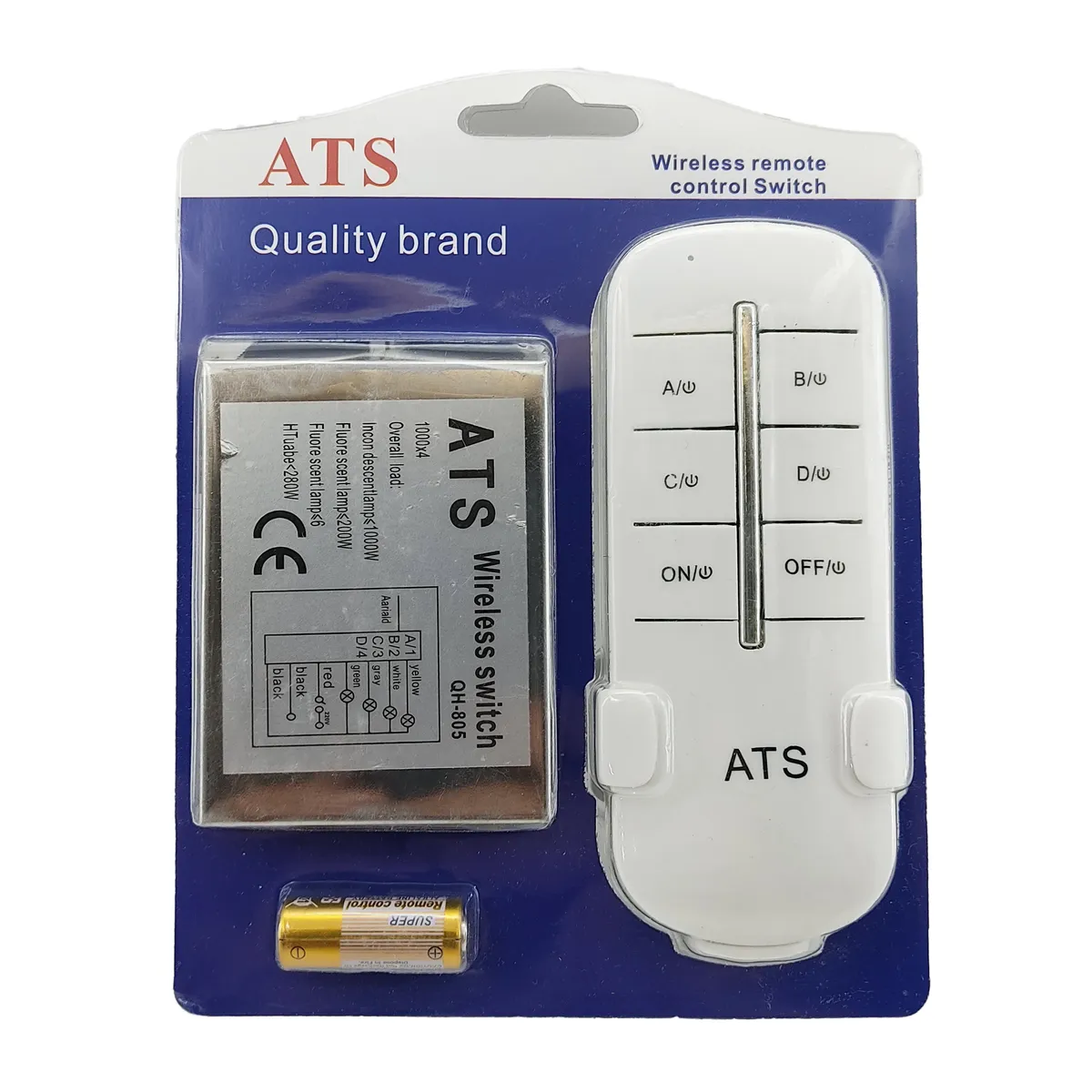

محمدجواد نوری فهادانی : من برا یکی از کولرهام (6500 ابسال)که کلیدش داخل اتاق خواب بود گرفتم.از لحاظ متریال کنترل که خیلی نازک هست ولی کارکردش خوب بود. چند نکته خدمت دوستانی که برا کولر میخان استفاده کنن عرض میکنم.
1.از رله اول استفاده نشه. چون موقع قطع و وصل برق رله اول فعال میشه.
2.رله دوم را برا پمپ بزارید.

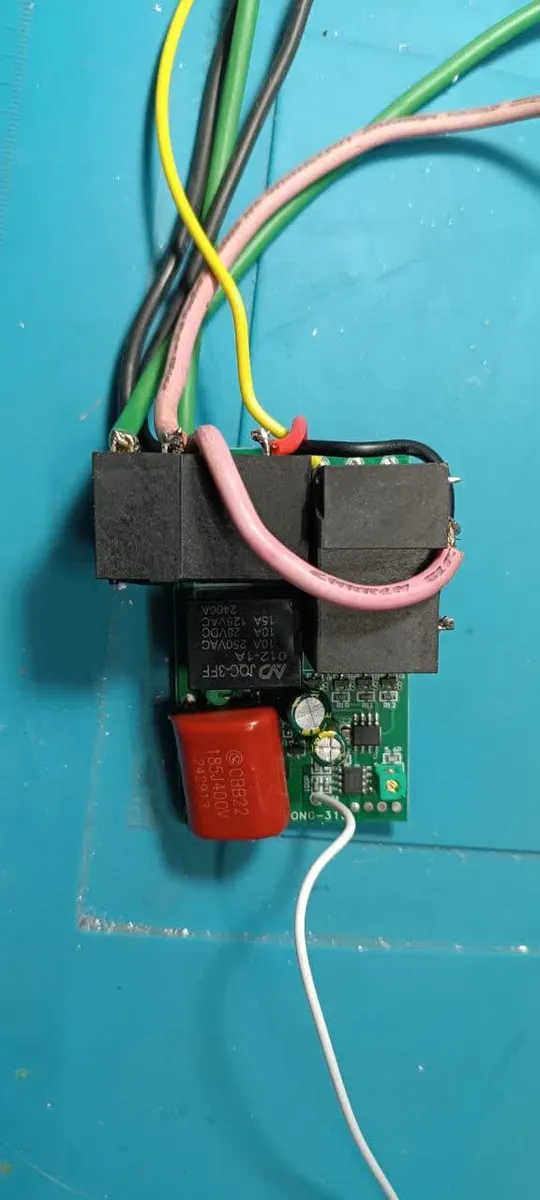

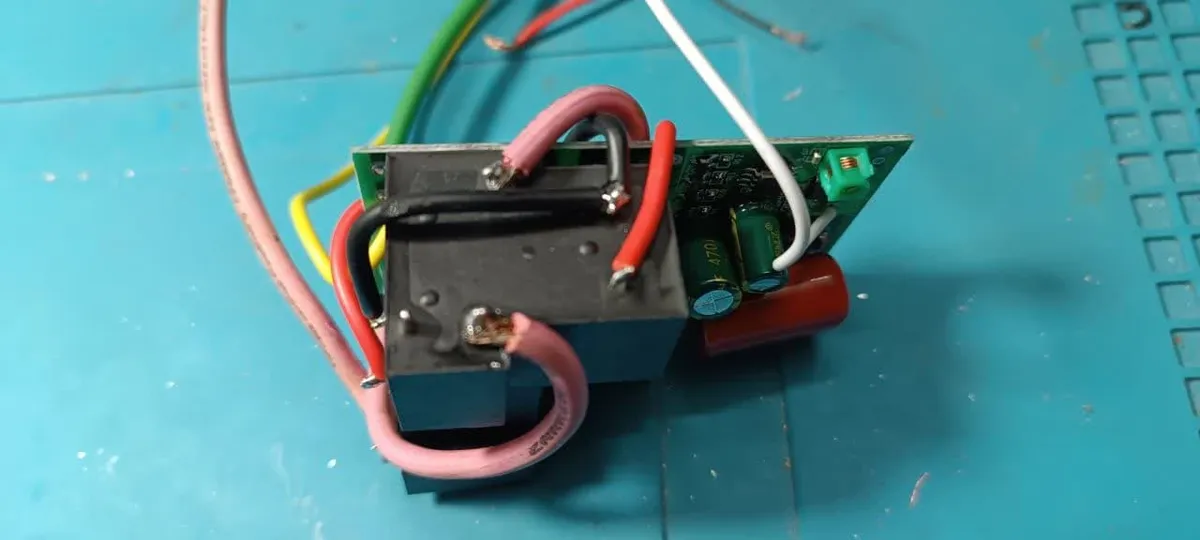

3.رله سوم و چهارم را بیرون بیارید و از 2 عدد رله 30 آمپر(کولری)استفاده کنید چون روی برد نصب نمیشند با چسب روی برد فیکسشون کنید طوری که بشه با سیم کشی به برد وصل کرد.

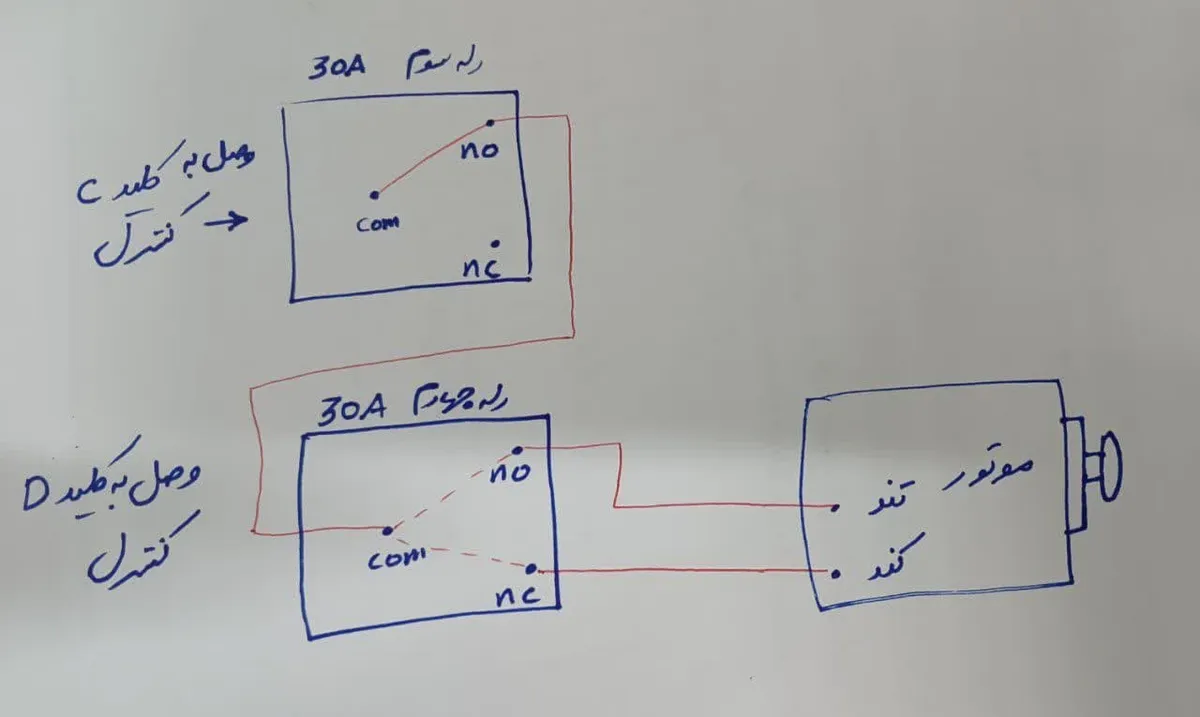

4.حالا برا اینکه بتونید دور تند و کند را راه اندازی کنید(دقت کنید تا به موتور اسیب نرسه)از نرمال اپن رله سوم (30 امپر) یک سیم به پایه com یا مشترک رله چهارم(30امپر) وصل کنید(حتمن حتمن قبلش فاز ورودی به رله چهارم را از برد اصلی قطع کنید یا چون رله مستقیم روی برد نیست و باید سیم کشی کنید سیم را از no رله سوم به com رله چهارم وصل کنید) حالا نرمال کلوز رله چهارم را به دور کند موتور وصل کنید و نرمال اپن رله چهارم را به دور تند.همانطور که متوجه شدید وقتی ما کلید c را روی کنترل میزنیم رله سوم فعال شده و فاز را به نرمال کلوز رله چهارم میده و کولر با دور کند روشن میشه و زمانی که کلید D را روی کنترل میزنیم با فعال شدن رله چهارم فاز از طریق خروجی نرمال اپن رله چهارم که حالا فعال شده دور تند کولر را فعال کرده و دور کند قطع میشه. رله دوم (کلیدBکنترل) هم پمپ را روشن میکنه.
حتمن از یه جعبه مدار بزرکتر استفاده کنید چون داخل جعبه خودش جا نمیشه و چند سوراخ بالا و پایین جعبه ایجاد کنید تا گردش هوا انجام بشه.
نکته مهم: دوستان خواهشن و حتمن حتمن اگر تخصص ندارید این کار را تنها انجام ندید و از یه فرد ماهر بخاین انجام بده یا کمکتون کنه چون تغذیه مدار اصلن ایزوله نیست.
امیدوارم بدردتون خورده باشه
