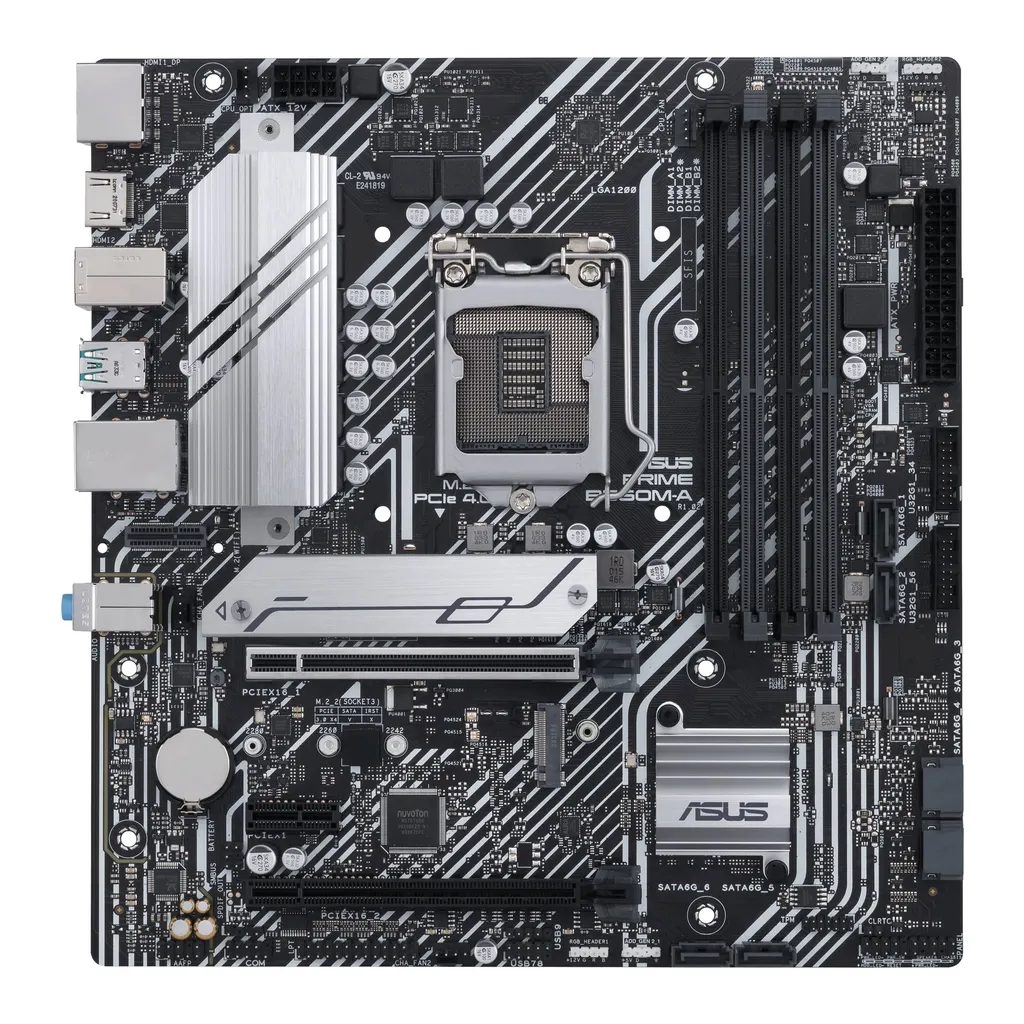

مادربرد ایسوس مدل PRIME B560M-A

فرم فاکتور

microATX

تعداد اسلات حافظه

4 عدد

نوع سوکت پردازنده

Intel LGA 1200

پیکربندی حافظه

دو کاناله

توضیحات کارت شبکه

Etherne
Intel ? I219-V 1Gb Etherne
ASUS LANGuard
Wireless & Bluetooth
V-M.2 slot only (Key E
CNVi & PCIe)
Wi-Fi module and vertical M.2 Key E bracket set are purchased separately
مادربرد ایسوس PRIME B560M-A به خودی خود وای فای و بلوتوث ندارد
بلکه می توان ماژول این ویژگی ها را به V-M.2 slot اضافه کرد

مجموع کانکتور فن

4 عدد

کانکتورهای برق

کانکتور برق اصلی 24 پبن ATX
کانکتور برق 8 پین ATX
هدر برق فن پردازنده

توضیحات کارت صدا

پشتیبانی از Jack-detection
Multi-streaming
Front Panel Jack-retasking
Supports up to 24-Bit/192 kHz playback
Audio Features
Audio Shielding
Premium Japanese audio capacitors
Dedicated audio PCB layers
A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio outpu

برد تغذیه

8 فاز

کارت صدا

Realtek ALC897

پورت USB 3.2 Gen 2

1 عدد

کارت شبکه LAN

Intel I219-V 1Gb Etherne

جک 3.5 میلی متری

3 عدد

هدر USB 2.0

2 عدد

نوع اسلات M.2

PCI-E 3.0 × 4
SATA 3.0
PCI-E 4.0

سایر توضیحات کارت گرافیک

1 عدد DisplayPort 1.4
1 عدد HDMI 2.0
1 عدد HDMI 2.1(4K@60HZ)
Graphics specifications may vary between CPU types
Intel 11th & 10th Gen processors support DisplayPort 1.4 with max. resolution of 4096 × 2304 @60Hz
Only Intel 11th Gen processors support HDMI 2.0 with max. resolution of 4K@60Hz
others will only support HDMI 1.4 with max. resolution of 4K@30Hz

توضیحات تکمیلی قسمت ذخیره سازی (Storage)

Intel ?11th Gen Processors
M.2_1 slot (Key M)
type 2242/2260/2280
Only Intel ? 11th Gen processors support PCIe 4.0 × 4 mode
this slot will be disabled for other CPUs
Intel ? B560 Chipse
M.2_2 slot (Key M)
type 2242/2260/2280 (supports PCIe 3.0 × 4 & SATA modes)
6 عدد SATA 6Gb/s ports
M.2_2 slot shares bandwidth with SATA_2.When M.2_2 slot is operating in SATA mode
SATA_2 will be disabled

توضیحات تکمیلی تمامی پورت های USB مادربرد

پنل پشتی
2 عدد USB 3.2 Gen 2 port(s) (1 x Type-A + 1 x USB Type-C)
4 عدد USB 2.0 port(s) (4 x Type-A)
اتصالات داخلی
2 عدد USB 3.2 Gen 1 header(s) support(s) additional 4 USB 3.2 Gen 1 ports
1 عدد USB 2.0 header(s) support(s) additional 2 USB 2.0 ports
1 عدد USB 2.0 header(s) support(s) additional 1 USB 2.0 ports

توضیحات پنل اورکلاک

DDR4 × 5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3333(OC)/3200/2933/2800/2666/2400/2133 MHz Non-ECC
Un-buffered Memory

سایر توضیحات بایوس

128Mb Flash ROM
UEFI AMI BIOS

توضیحات تکمیلی پورت ها

2 عدد USB 3.2 Gen 2 port(s) (1 x Type-A
1 x USB Type-C)
4 عدد USB 2.0 port(s) (4 x Type-A)
1 عدد DisplayPor
1 عدد HDMI por
1 عدد Intel I219-V 1Gb Ethernet por
1 عدد V-M.2 slot (Key E) (اسلاتی برای قرار دادن ماژول های WiFi و Bluetooth)
3 عدد Audio jack
1 عدد PS/2 Keyboard/Mouse combo por

هدر USB 3.2

1 عدد

سایر توضیحات مربوط به اسلات ها

1 مسیر PCIe 4.0/3.0 × 16 slo
1 مسیر PCIe 3.0 × 16 slot (supports x4 mode)
1 مسیر PCIe 3.0 × 1 slots

پورت USB 3.2 Type-C

1 عدد

پورت LAN

1 عدد

کانکتور M.2

2 عدد

کانکتور SATA 3.0

6 عدد

حداکثر حافظه پشتیبانی شده

128 گیگابایت

نوع حافظه پشتیبانی شده

DDR4

اسلات PCI Express x1

1 عدد

اسلات PCI Express x16

2 عدد

دکمه ها

ندارد

حافظه

DDR4 × 5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3333(OC)/3200/2933/2800/2666/2400/2133 MHz Non-ECC
Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel ? Extreme Memory Profile (XMP)
OptiMem II
10th Gen Intel Core i7/i9 processors support 2933/2800/2666/2400/2133 natively
others will run at the maximum transfer rate of DDR4 × 2666MHz
11th Gen Intel processors support 3200/2933/2800/2666/2400/2133 natively
Memory QVL (Qualified Vendors Lists)

مدیریت

WOL by PXE

پردازنده های پشتیبانی شده

Intel Socket LGA1200 for 11th Gen Intel Core Processors & 10th Gen Intel Core
Pentium Gold and Celeron Processors
Supports Intel 14 nm CPU
Supports Intel Turbo Boost Technology 2.0 and Intel Turbo Boost Max Technology 3.0
Intel Turbo Boost Max Technology 3.0 support depends on the CPU types

تعداد مسیرهای PCI Express

20 مسیر

نوع تخصیص مسیر

1 مسیر PCIe 4.0/3.0 × 16 slo
1 مسیر PCIe 3.0 × 16 slot (supports x4 mode)
1 مسیر PCIe 3.0 × 1 slots

استانداردهای حافظه

DDR4 × 5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3333(OC)/3200/2933/2800/2666/2400/2133 مگاهرتز

قابلیت های مادربورد

نقاط کنترل ولتاژ

تعداد سوکت پردازنده

1 عدد

پورت USB 2.0

4 عدد

پورت PS/2

یک عدد برای کیبورد
